赋能1700V高压系统：金升阳QA-R4系列驱动器专用DC/DC模块电源
订阅
随着新能源汽车、工业变频及储能系统向高电压、高功率密度方向快速演进，IGBT 与 SiC 功率器件的栅极驱动电源，已成为决定系统可靠性、安全性与效率的核心关键部件。针对高压场景下对电源体积、绝缘性能和稳定性的严苛要求，金升阳在成熟产品基础上迭代创新，全新推出QA-R4系列栅极驱动器专用 DC/DC 模块电源，以小体积、高绝缘、强可靠三大核心优势，为工业及新能源领域提供更卓越的供电解决方案。
一、产品优势
作为新一代驱动电源的标杆产品，QA-R4 系列在性能与设计上实现了多重突破，全面提升产品竞争力。
1）超高绝缘性能
输入-输出隔离电压高达5000VAC，满足加强绝缘标准；支持2000VDC长期绝缘，完美适配1700V 高压系统，安全余量更充足。
2）低隔离电容&强带载能力
采用低隔离电容设计，显著优化系统 EMC 性能；可支持最大680μF容性负载，确保大功率 IGBT/SiC 模块栅极驱动过程电压稳定、无跌落。
3）小体积表贴封装
采用SMD表贴式封装，体积较前代缩减30%，布局更灵活，支持自动化生产，同时提升产品防潮性能。
4）高可靠工业级品质
可耐受1000次温度冲击，满足AEC-Q100测试要求；内置自恢复短路保护，快速响应负载异常，降低系统故障风险，保障设备长期稳定运行。
二、产品应用

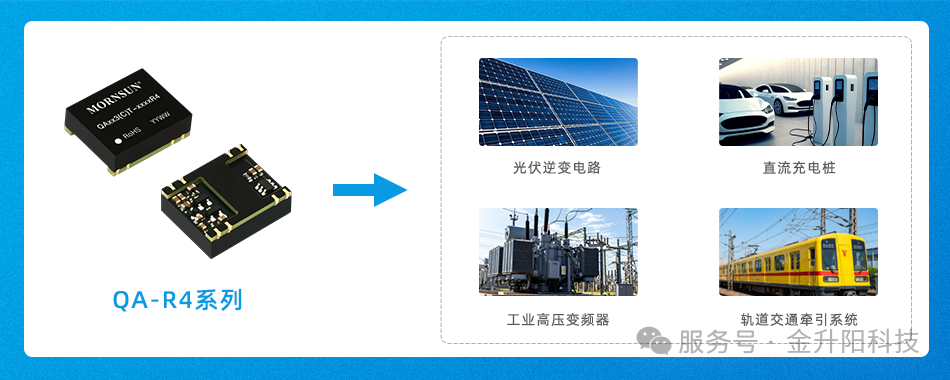

产品广泛适用于光伏逆变器、电机驱动、充电桩、智能电网、工业控制、轨道交通、变频家电等工业及新能源高压应用场景。
三、产品特点
小体积SMD封装
超小隔离电容3pF（typ.）
满足加强绝缘，隔离电压5.0kVA，局部放电2kV
CMTI>200 kV/µs
效率高达86%
工作温度范围:-40℃ to +105℃
可持续短路保护
额定功率2W，最大功率2.4W
